立式液體食品包裝機

產品簡介
    本立式液體食品包裝機是本公司自主研制的液體包裝機產品，它在拉袋環節的設計過程中應用了PLC系列單片技術與光、機、電相結合，操作方便、制袋準確，使產品具有較高的技術水平，在定量打料環節采用注塞泵式容積法計量方式，整機運行可以自動完成計量、充料、制袋、封合、切斷、輸送等全過程，主要適用于食品、醫藥、化工行業中液體物料的自動包裝。

主要用途
   本立式液體食品包裝機主要適用于食品、醫藥、化工行業中液體物料產品的自動包裝，如醬油醋、洗發水、棒棒冰、洗發水、茶飲料、調味汁等。

技術參數
包裝能力　　40-60袋/min
計量準確度　±10%
制袋尺寸長　60-180mm寬50-120mm
計量范圍　　1.0-50/min
電源類型　　380V+N三相四線制（可改裝成單相220V）
功率消耗　　1600W（4根電熱管情況下）
外形尺寸　　650mm×750mm×1600mm（寬×厚×高）
凈重　　　　170kg

結構組成及原理

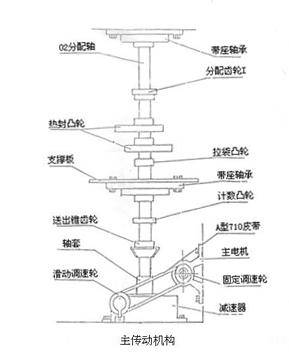

1：主傳動機構
    本液體食品包裝機主電機提供動力源，帶動減速器使02分配軸轉動，分配給熱封凸輪、打料凸輪、拉袋凸輪、計數凸輪、送出錐齒輪分配齒輪，使它們進入工作狀態；

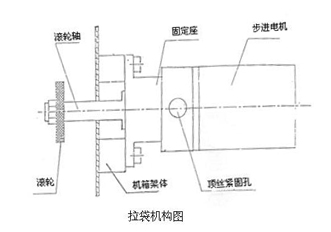

2：拉袋機構
    本液體包裝機拉袋滾輪是由步進電機帶動，分配軸上的拉袋凸輪觸發接近開關，接近開關將信號輸入到本液體食品包裝機控制器中，控制器發出脈沖信號到驅動器，輸出驅動器電流到步進電機，使其帶動拉袋滾輪，完成拉袋動作；

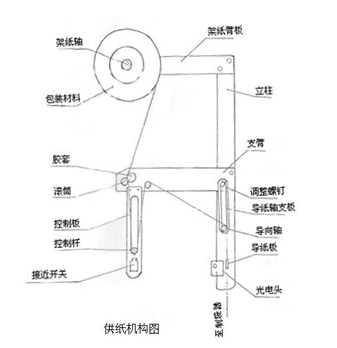

3：供紙機構
   將包裝材料安裝好后，接通本液體包裝機電源開關，抬起控制桿，此時觸發無觸點開關，無觸點開關輸出信號到電源板，使固繼電器導通，從而驅動供紙電機帶動膠套軸轉動將包材拉下，要使包材有足夠的長度，再將包材穿過導紙板、成型器和拉袋滾輪，從而完成此環節的工作；

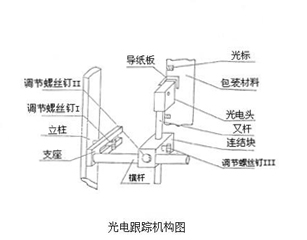

4：光電跟蹤機構
   調整本液體食品包裝機光電頭位置，首先松開調節螺絲釘I，調整支座位置使橫桿可以在任意位置調節，達到要求后緊固好此螺釘，然后松開調節螺釘II，使連接塊在橫桿上可以移動，達到要求后，緊固好此螺釘，最后松開調節螺釘III，使立桿可以上下移動，從而帶動本液體包裝機光電頭一塊移動，此時要切刀切在光標點上，光電頭的光電要照在光標上方2mm處，緊固好調節螺釘III即可；

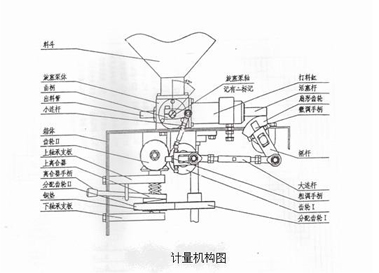

5：計量機構
    計量機構在本液體食品包裝機運行過程中起到計量和填充茶飲料、豆漿、醬油醋、洗發水、中藥液體等液體物料作用。合上離合器后分配齒輪I帶動分配齒輪II，從而使齒輪II、齒輪I轉動，進而通過本液體包裝機大連桿及搖桿帶動扇形齒輪左右擺動，扇形齒輪與活塞桿嚙合著，這樣活塞桿前后移動進入作功狀態，同時小連桿帶動曲柄及旋塞旋轉，形成抽料、打料過程。當活塞桿向前移動時為打料動作，活塞桿向后移動為抽料動作，通過調節粗調手柄和微調手柄可以調整計量的大小；

性能特點
1：本液體食品包裝機采用先進的光電跟蹤系統，包裝有色標的包裝材料時，可獲得完整的商標圖案；
2：無須調整其他部件即可改變洗發水、醬油醋、豆漿、水等液體包裝物料制袋長度，且準確無誤，本液體包裝機還采用步進電機控制，精度高；
3：本液體食品包裝機在對豆漿、洗發水、棒棒冰、茶飲料等液體包裝時采用回轉式切刀整體調節裝置，通過更換刀具可實現一字切斷，花紋切斷，一字形連袋切斷。
4：本設備包裝速度和制袋長可在額定范圍內無級調整，不需要更換零件；
5：本液體包裝機具有完善的自診斷、故障自動停機提示等功能。
6：與物料接觸部分采用316L不銹鋼制作，提高搞腐蝕強度，確保包裝潔凈、無污染。
